密集型母线槽安装图集及安装方法说明书?进行安装母线槽设备时，一定要找专业的人员进行安装，保证安装后能够安全进行使用输送电流。安装密集型母线槽的方法有很多，根据场合需求采用的方法是不一样的，很多人们在网上进行搜索安装母线槽的方法和图集，网上是有很多但是并不一定的使用。下面河南天晟达母线槽厂家给大家讲述下安装密集型母线槽的方法图集。

　　在进行安装中，检查与调试很重要，整个现场安装过程中，每一个功能单元安装前都要用500Mft摇表测绝缘电阻，正常情况下单个密集母线功能单元绝缘电阻大于20Mft以上才可安装，而且每安装一个功能单元，都要检测绝缘电阻，并且每次要求大于20Mft，但对南方潮湿的场所，线路长度大于100m的密集母线系统绝缘电阻不得低于5 兆欧才可无负载通电调试。

　　安装母线槽之前，要选择正确规格型号密集型母线来进行使用，因为密集型母线有很多种尺寸和型号，必须要选型正确，如果选型不当的话，是会影响后期母线槽的性能发挥的。在进行安装之前要检查母线槽接触表面或者绝缘材料，确保这些部位都是正常，如果受到损坏要及时处理。同时还要看看设备上面是否有沾上泥土、尘土等异物，有的话必须清洁干净，然后才能进行使用。

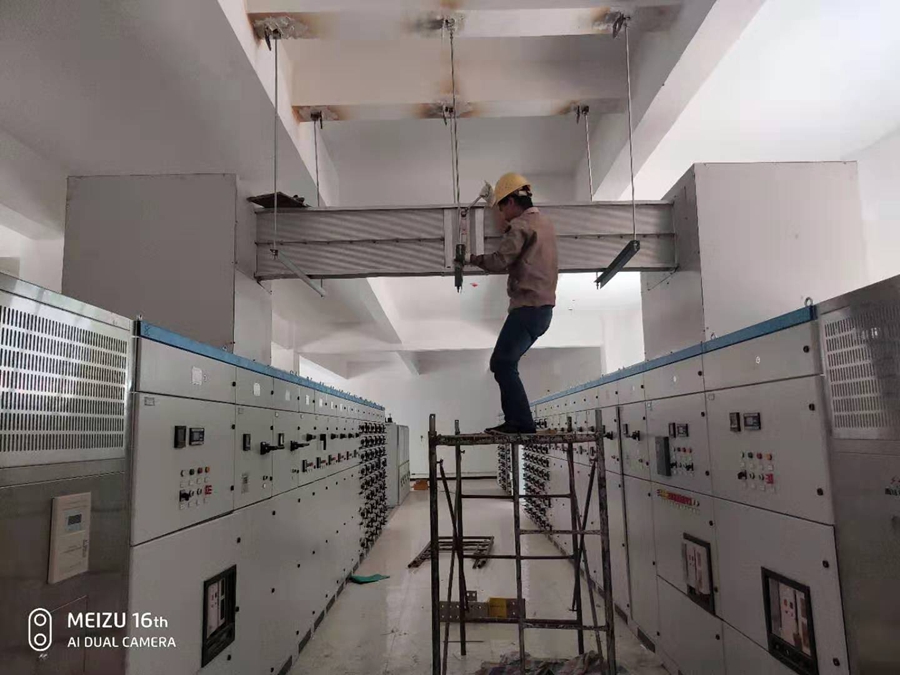

　　对密集型母线槽进行连接时，需要母排的连接，用具有高绝缘、耐电弧、阻燃的高强度绝缘板做连接附件，带有绝缘套管的螺栓紧固。这样是为了防止螺栓上的绝缘套管在安装过程中避免受到剪切力的作用而导致损伤，设备在变压器室固定的方式是母线槽下用槽钢支架托装，用圆钢做包箍将母线槽固定在槽钢支架上，槽钢支架两端与变压器室两侧墙上的预埋件用螺栓连接。

　　密集型母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路。母线槽具有体积小、结构紧凑、传输电流大、维护利便等长处。总之就是工矿、企事业和高屋建筑中供配电设备，起到输送的作用，其电压至400V，额定工作电流为250～6300A。
